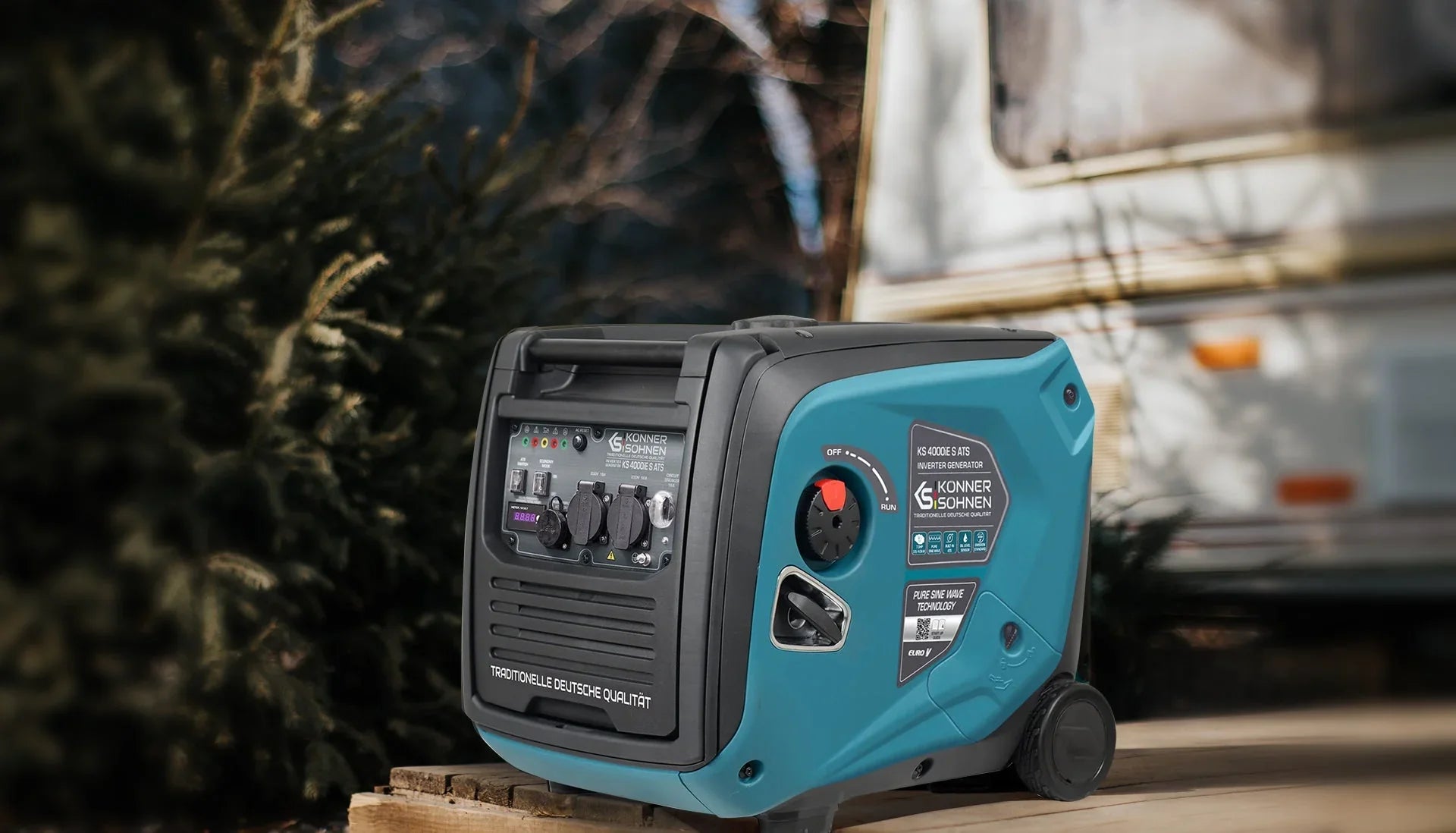

Agregat inwertorowy KS 4000iE S ATS Zalecenia dotyczące użytkowania

Generator inwerterowy KS 4000iE S ATS posiada wbudowaną jednostkę ATS i może być obsługiwany zarówno ręcznie, jak i automatycznie.

Obrotowy przełącznik OFF-RUN po prawej stronie generatora łączy zawór paliwa, przełącznik wewnętrznego zasilania 12V oraz przełącznik zapłonu. Gdy generator nie jest używany, powinien pozostawać w pozycji OFF, aby zainstalowana w nim bateria litowa się nie rozładowała. Generator dostarczany jest z odłączoną baterią, którą należy podłączyć pod lewą osłoną przy pierwszym użyciu. Bateria jest ładowana przez wewnętrzny moduł ładowania, gdy tylko generator działa lub napięcie 230V dociera do WEJŚCIA SIECIOWEGO (niezależnie od pozycji obrotowego przełącznika).

Połączenie WEJŚCIE SIECI 230V jest monitorowane, gdy tylko ustawisz przełącznik obrotowy na RUN i przełączysz przełącznik ATS na ON. Jeśli napięcie 230V na WEJŚCIU SIECI zawiedzie, kontroler ATS uruchamia generator i przełącza jego gniazda wyjściowe 230V na moduł inwertera.

KS 4000iE S ATS ma 2 gniazda 230V, które są przełączane w zależności od wersji generatora.

KS 4000iE S ATS Wersja 1 tylko dla indywidualnych odbiorców energii elektrycznej

Dwa gniazda 230V są aktywne zarówno podczas pracy z WEJŚCIA SIECI, jak i podczas pracy z generatora.

Podczas pracy z WEJŚCIA SIECIOWEGO, dwa gniazda 230V dostarczają ten sam system (IT, TN, TT) co WEJŚCIE SIECIOWE. Generator musi być uziemiony w systemach TT i TN za pomocą kabla miedzianego o przekroju 6-10 mm² (w zależności od lokalnych przepisów), poprzez podłączenie jego śruby uziemiającej do tej samej szyny uziemiającej, do której jest uziemione źródło zasilania 230V.

Dwa gniazda po przełączeniu zasilania na generator zasilają jedynie system IT bez uziemionego przewodu neutralnego. Należy przestrzegać przepisów i środków ochronnych dotyczących systemu IT.

Dzięki tej wersji generatora możliwe jest zasilanie odbiorników energii elektrycznej, które mogą pracować zarówno w systemie TN, jak i IT. Nie jest możliwe całkowite zasilenie domu w trybie automatycznym!

KS 4000iE S ATS Wersja 2 dla indywidualnych odbiorców energii elektrycznej lub jako rezerwowe źródło zasilania dla domu

Gniazdo 230V po prawej stronie jest aktywne zarówno podczas pracy z WEJŚCIA SIECIOWEGO, jak i podczas pracy z generatora.

Gniazdo 230V po prawej stronie podczas pracy z WEJŚCIA SIECI tego samego systemu (IT, TN, TT) co WEJŚCIE SIECI. Generator musi być uziemiony w systemach TT i TN za pomocą kabla miedzianego o przekroju 6-10 mm² (w zależności od lokalnych przepisów), poprzez podłączenie jego śruby uziemiającej do tej samej szyny uziemiającej, do której jest uziemione źródło zasilania SIEĆ 230V.

Lewy gniazdo jest podłączone do wyjścia modułu inwertera i jest aktywne tylko wtedy, gdy generator jest włączony. W razie potrzeby można zbudować system TN z generatorem. Przewód neutralny modułu inwertera generatora może być uziemiony zewnętrznie przez lewy gniazdo. Moduł inwertera ma wbudowaną elektroniczną ochronę przed przeciążeniem i zwarciem, a lewy gniazdo 230V jest chronione w rezultacie.

Gniazdo po lewej stronie, które jest aktywne tylko wtedy, gdy generator jest włączony, umożliwia użycie w systemach, gdzie 230V nie jest zawsze wymagane, ale tylko wtedy, gdy główne zasilanie zawiedzie. WEJŚCIE ZASILANIA może monitorować główne zasilanie.

W tej wersji możliwe byłoby również automatyczne zasilanie awaryjne dla całego domu, biura itp.

Moc znamionowa generatora wynosi 3,5 kW i może być również pobierana z jednego z dwóch gniazd 230V.

Zastrzeżenie:

Instrukcje te mogą być traktowane jedynie jako zalecenie, mają charakter poglądowy i muszą być dostosowane do dokładnych lokalnych okoliczności i warunków podczas instalacji.

Instalacja powinna być wykonana przez licencjonowanego elektryka i zgodnie ze wszystkimi lokalnymi normami i przepisami. Nie ponosimy odpowiedzialności za błędne instalacje i ich konsekwencje.
